Description

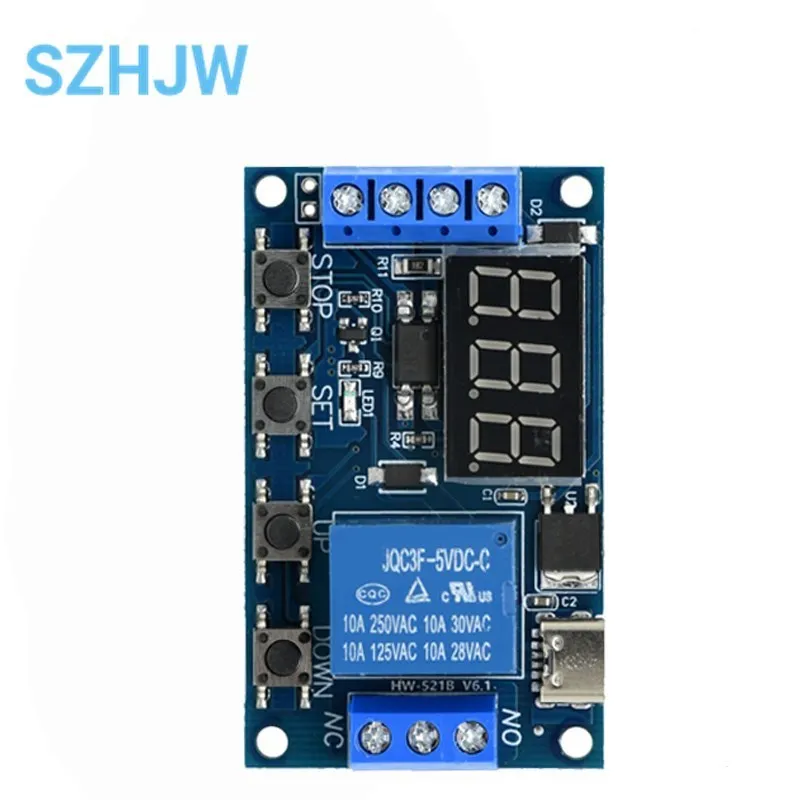

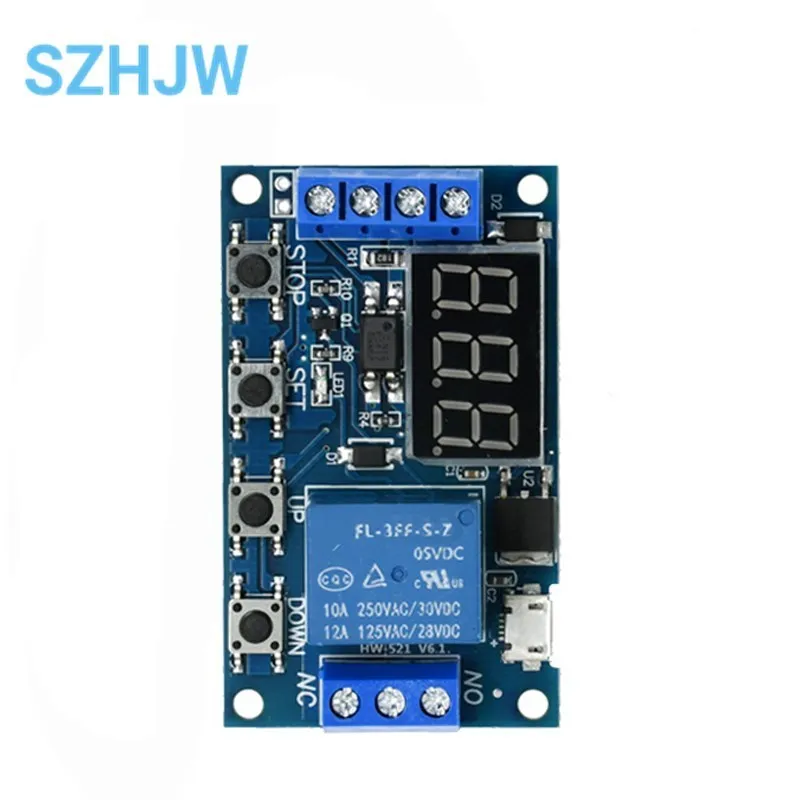

Aspectos destacados del módulo:1.La fuente de alimentación de amplio voltaje (6 ~ 30 V) admite fuente de alimentación micro USB de 5,0 V, lo cual es muy cómodo de usar;2.La interfaz es clara y simple, potente, fácil de entender y casi satisface todas sus necesidades;3.Hay una función de parada de emergencia clave (tecla STOP), con protección de conexión inversa, la conexión inversa no se quema;4.Se pueden configurar diferentes parámetros OP, CL, LOP, estos parámetros son independientes entre sí y se guardan por separado;5.Todos los parámetros establecidos se guardan automáticamente después del apagado.Modo de funcionamiento:P1: Después de activar la señal, el relé se enciende durante el tiempo OP y luego se apaga; durante el tiempo OP, las siguientes operacionesP1.1: La señal no es válida cuando se activa nuevamenteP1.2: La señal se activa nuevamente para volver a sincronizarP1.3: La señal activa el reinicio nuevamente, el relé se desconecta y la sincronización se detiene;P-2: dé la señal de disparo, después de apagar el relé durante el tiempo CL, el relé se enciende durante el tiempo OP, una vez completado el tiempo, el relé se apaga;P3.1: dé la señal de disparo, después de encender el relé durante el tiempo OP, el relé se desconectará durante el tiempo CL y luego realizará un ciclo de las acciones anteriores, dará la señal nuevamente en el ciclo, el relé se desconectará y dejará de cronometrar ;se puede configurar el número de ciclos (LOP);P3.2: No es necesario activar la señal después del encendido, el tiempo OP del relé está activado, el tiempo CL del relé está desactivado, las acciones anteriores se ciclan; se puede configurar el número de ciclos (LOP);P-4: Función de retención de señal.Si hay una señal de disparo, el temporizador se borra y el relé permanece encendido; cuando la señal desaparece, el relé se desconecta después de cronometrar el OP; durante el cronometraje, hay otra señal y el cronómetro se borra;Parámetros del producto:1: Voltaje de funcionamiento: 6-30 V compatible con fuente de alimentación micro USB 5,0 V2: Fuente de señal de disparo: disparador de alto nivel (3,0 V-24 V) La tierra de la señal y la tierra del sistema no están en la misma tierra para mejorar la capacidad antiinterferencias del sistema (también se puede cortocircuitar a tierra común )3: Capacidad de salida: puede controlar equipos dentro de DC 30v 5A o AC 220v5A4: Corriente de reposo: 20 mA corriente de trabajo: 50 mA5: Vida útil: más de 100.000 veces; temperatura de trabajo: -40—85°C; Tamaño: 6,2*3,8*1,7 cm6: Con aislamiento de optoacoplador, capacidad antiinterferencias mejorada, placa de circuito de grado industrial, configuración de parámetros para siempre después de un corte de energíamemoria.Atención especial: la salida de relé es un contacto pasivo, una salida descargada y controla la función de encendido y apagado de una línea.Rango de tiempo0,1 segundos (mínimo) ~ 999 minutos (máximo) continuamente ajustableCómo elegir el rango de tiempo:Después de configurar el valor del parámetro en la interfaz de selección de modo, presione brevemente el botón STOP para seleccionar el rango de tiempo;XXX.El punto decimal está en los lugares y el rango de tiempo: 1 segundo a 999 segundosXX.X El punto decimal está en diez lugares, rango de tiempo: 0,1 segundos a 99,9 segundosX.X.X.Todos los puntos decimales están encendidos, rango de tiempo: 1 minuto a 999 minutosPor ejemplo, si desea configurar el OP en 3,2 segundos, mueva el punto decimal al décimo lugar y el tubo digital mostrará 03.2Descripción del parámetro: tiempo de encendido OP, tiempo de apagado CL, tiempos de ciclo LOP (1—999 veces, "---" representa ciclos infinitos)Estos parámetros son independientes entre sí, pero cada modo comparte estos parámetros.Por ejemplo, si el OP de tiempo activado se configura en 5 segundos en P1.1, y el usuario desea cambiar al modo P1.2, luego al ingresar a P1.2 para configurar los parámetros correspondientes, OP También serán 5 segundos;En la interfaz principal (pantalla 000), presione brevemente el botón SET, mostrará OP (CL, LOP) y la hora correspondiente XXX;Si solo hay OP (como el modo P1.1, P1.2, P1.3) en el modo, presione brevemente la tecla SET solo mostrará OP y la hora correspondiente;Si hay OP, CL, LOP en el modo (como el modo P3.1, P3.2), presione brevemente el botón SET mostrará OP y la hora correspondiente, CL y la hora correspondiente, LOP y la hora correspondiente;Después de configurar el modo, puede ver fácilmente los parámetros establecidos en el modo actual presionando brevemente el botón SET en la interfaz principal, ¡lo cual es muy conveniente!Cómo configurar parámetros1.Primero determine el modo de funcionamiento del relé;2.Según el modo de funcionamiento del relé, en la interfaz principal (cuando el módulo está encendido, parpadeará el modo de funcionamiento actual (P1. predeterminado).1 modo) y luego ingrese a la interfaz principal) "Mantenga presionado el botón SET durante 2 segundos y luego suelte "Ingrese a la interfaz de selección de modo y seleccione el modo que se configurará presionando brevemente los botones ARRIBA y ABAJO (P1.1~P-4);3.Después de seleccionar el modo a configurar (por ejemplo, P3.2), presione brevemente el botón SET para configurar los parámetros correspondientes.En este momento, los parámetros a configurar parpadearán (tiempo de encendido OP, tiempo de apagado CL, tiempos de ciclo LOP ("-- -" representa un ciclo infinito)), ajuste el valor del parámetro a través de ARRIBA y ABAJO, admite pulsación larga ( aumento o disminución rápida) y pulsación corta (aumentar o disminuir en 1 unidad);Después de configurar el valor del parámetro, presione brevemente el botón STOP Para seleccionar la posición del punto decimal, seleccione el rango de tiempo (tiempo correspondiente 0.1 segundo ~ 999 minutos);presione brevemente la tecla SET para configurar el siguiente parámetro del modo actual, el proceso es el mismo que el anterior;4.Después de configurar los parámetros del modo seleccionado, presione y mantenga presionado el botón SET durante 2 segundos y luego suéltelo.El modo actualmente configurado parpadeará y luego volverá a la interfaz principal.La configuración de parámetros es exitosa, ¡muy simple!Interfaz principal: "000" (sin punto decimal) se muestra cuando el relé no está funcionando, y hay un punto decimal cuando el relé está funcionando, ¡lo cual es muy claro!Interfaz de selección de modo: mantenga presionado el botón SET para ingresar, una vez completada la configuración, mantenga presionado el botón SET para salir y regresar a la interfaz principal, ¡muy simple!
