Description
1,44 pulgadasCon placa posterior de PCBMatriz de puntos: 128X128!Controlador: ST7735Sólo 4 IO pueden conducir

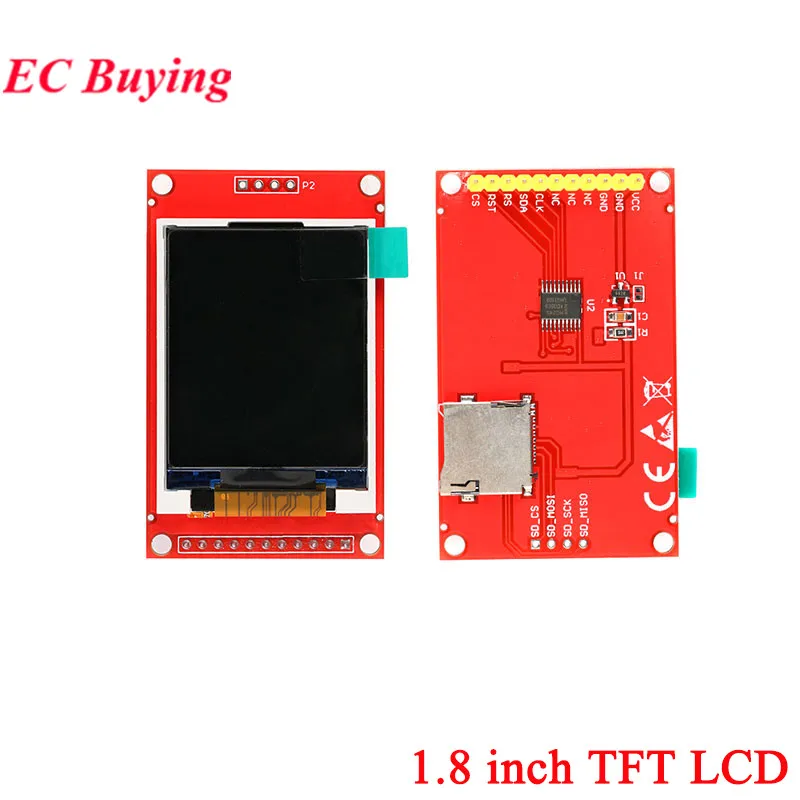

1,8 pulgadasPantalla serie SPI de 1,8 pulgadas con módulo backplane, requiere al menos 4 controladores IOTamaño: bus serie SPI de 1,8 pulgadasResolución: 128*160Controlador IC: ST7735Las características de este módulo:1.Admite Arduino varias MCU en línea sin ningún cableado2.IC regulador de voltaje integrado, compatible con fuente de alimentación de 5 V o 3,3 V3.Esquema de cambio de nivel integrado, verdaderamente compatible con el nivel IO de 5V/3,3V.Admite una variedad de conexiones IO de microcontrolador4.Circuito de expansión de tarjeta SD integrado,5.Reserve el circuito de fuente SPI FLASH para facilitar la aplicación extendida

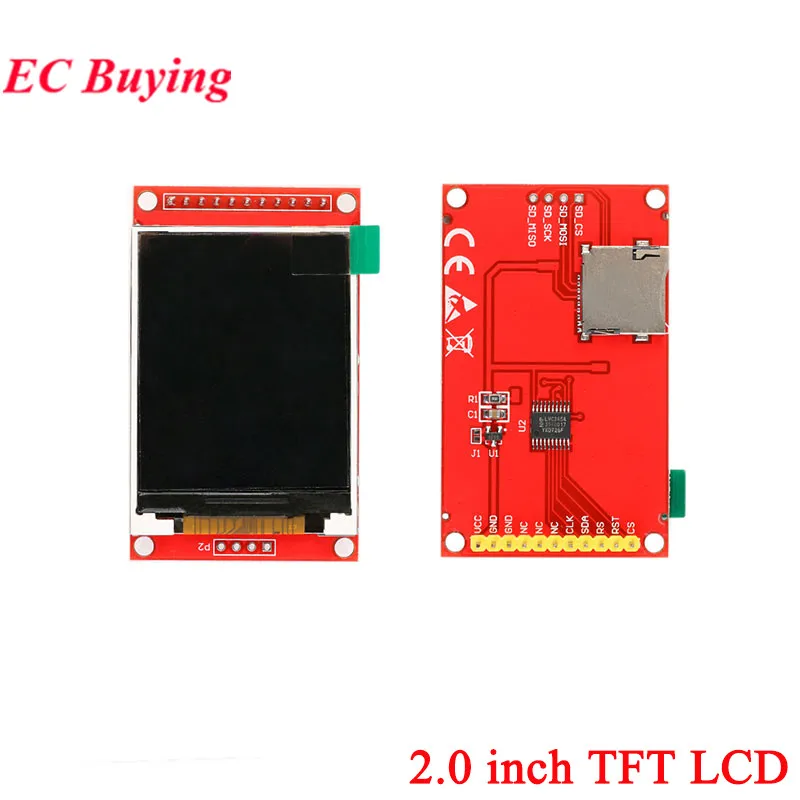

2,0 pulgadasPantalla serie SPI de 2,0 pulgadas con módulo backplane, al menos 4 controladores IOTamaño: bus serie SPI de 2,0 pulgadasResolución: 176*220Controlador IC: ILI9225Las características de este módulo:1.Admite Arduino varias MCU en línea sin ningún cableado2.IC regulador de voltaje integrado, compatible con fuente de alimentación de 5 V o 3,3 V3.Esquema de cambio de nivel integrado, verdaderamente compatible con el nivel IO de 5V/3,3V.Admite una variedad de conexiones IO de microcontrolador4.Circuito de control de retroiluminación integrado, puede controlar el encendido y apagado o la atenuación PWM,5.Circuito de expansión de tarjeta SD integrado,6.Reserve el circuito de fuente SPI FLASH para facilitar la aplicación extendidaDescripción del pin:Definición de pines de interfaz del módulo LCD de 11 pines:Vcc: fuente de alimentación del módulo positiva, puede ingresar 5 V o 3,3 VGND: Módulo de alimentación negativa, tierraGND: La fuente de alimentación del módulo es negativa, está conectada a tierra o puede dejarse flotando.NC: ColganteNC: ColganteLED: pin de control de retroiluminación, conectado a alto nivelCLK: Señal de reloj SPI en serieSDI: señal de entrada de datos serie spiRS: selección de parámetros de comando (RS=0) (RS 1)RST: señal de reinicio LCDCS: señal de selección de chip de cristal líquidoDefinición del pin de interfaz del pin de expansión de 4 pines:SD CS: señal de selección de tarjeta SDSD_ MOSI: entrada de datos MOSI del bus SPISD_ MISO: salida de datos MISO del bus SPISD_ SCK: señal de reloj serie del bus SPI

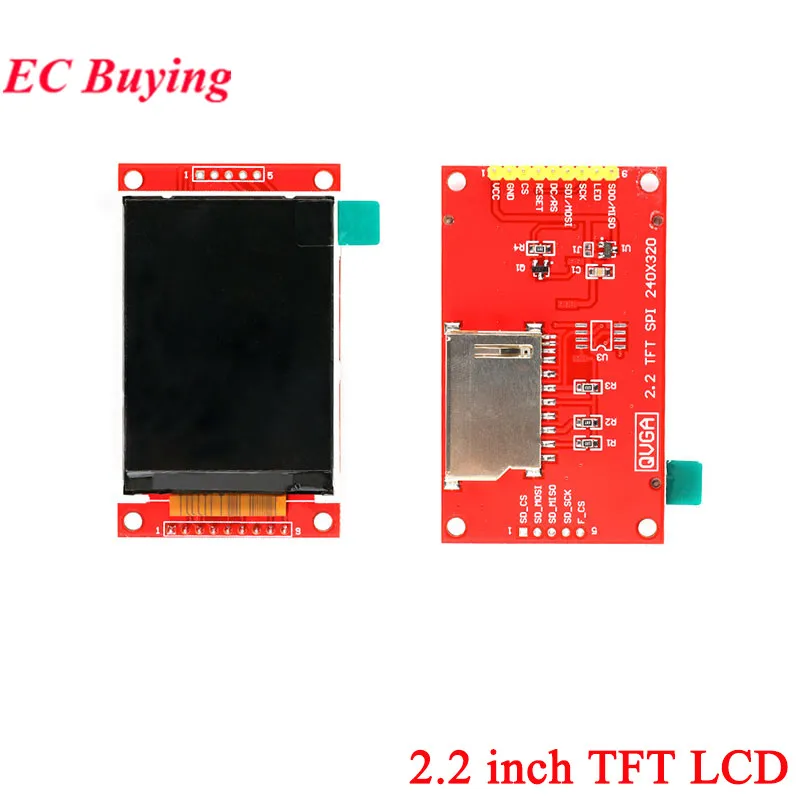

2,2 pulgadasSolo se pueden accionar 5 puertos IO (SPI analógico) o SPI de hardware directo, voltaje de entrada compatible con 5 V/3,3 V, controlador ILI9341, resolución 240*320.

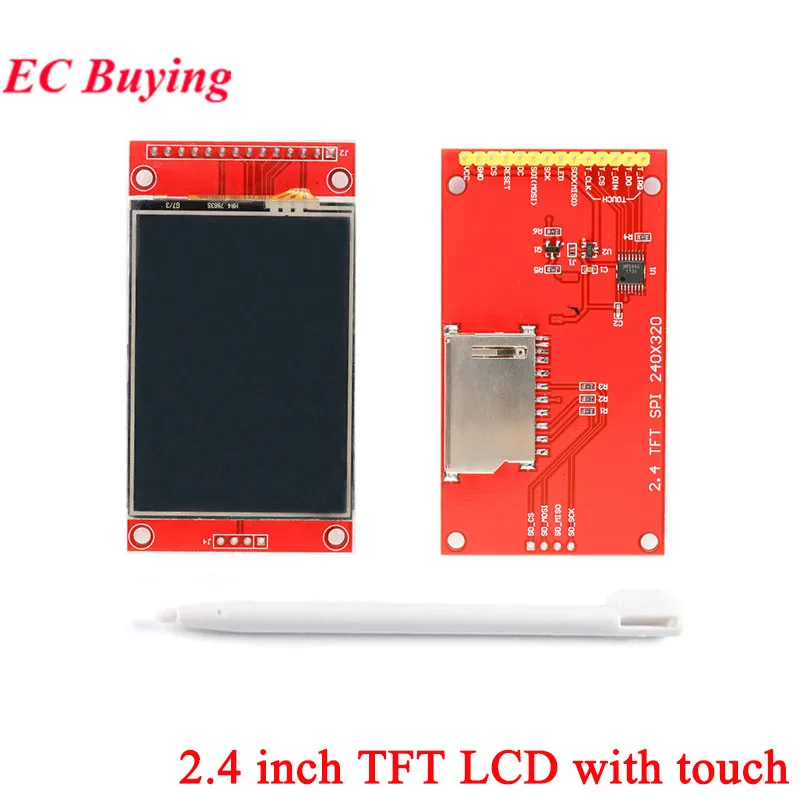

2,4 pulgadasSe requieren al menos 4 controladores IO sin contacto, con un mínimo de 9 controladores IO al tacto.Resolución 240*320
2,0 pulgadasPantalla serie SPI de 2,0 pulgadas con módulo backplane, al menos 4 controladores IOTamaño: bus serie SPI de 2,0 pulgadasResolución: 176*220Controlador IC: ILI9225Las características de este módulo:1.Admite Arduino varias MCU en línea sin ningún cableado2.IC regulador de voltaje integrado, compatible con fuente de alimentación de 5 V o 3,3 V3.Esquema de cambio de nivel integrado, verdaderamente compatible con el nivel IO de 5V/3,3V.Admite una variedad de conexiones IO de microcontrolador4.Circuito de control de retroiluminación integrado, puede controlar el encendido y apagado o la atenuación PWM,5.Circuito de expansión de tarjeta SD integrado,6.Reserve el circuito de fuente SPI FLASH para facilitar la aplicación extendidaDescripción del pin:Definición de pines de interfaz del módulo LCD de 11 pines:Vcc: fuente de alimentación del módulo positiva, puede ingresar 5 V o 3,3 VGND: Módulo de alimentación negativa, tierraGND: La fuente de alimentación del módulo es negativa, está conectada a tierra o puede dejarse flotando.NC: ColganteNC: ColganteLED: pin de control de retroiluminación, conectado a alto nivelCLK: Señal de reloj SPI en serieSDI: señal de entrada de datos serie spiRS: selección de parámetros de comando (RS=0) (RS 1)RST: señal de reinicio LCDCS: señal de selección de chip de cristal líquidoDefinición del pin de interfaz del pin de expansión de 4 pines:SD CS: señal de selección de tarjeta SDSD_ MOSI: entrada de datos MOSI del bus SPISD_ MISO: salida de datos MISO del bus SPISD_ SCK: señal de reloj serie del bus SPI2,2 pulgadasSolo se pueden accionar 5 puertos IO (SPI analógico) o SPI de hardware directo, voltaje de entrada compatible con 5 V/3,3 V, controlador ILI9341, resolución 240*320.2,4 pulgadasSe requieren al menos 4 controladores IO sin contacto, con un mínimo de 9 controladores IO al tacto.Resolución 240*3202,8 pulgadasSe requieren al menos 4 controladores IO sin contacto, con un mínimo de 9 controladores IO con tactoResolución 240*320Matriz de puntos: 240X320

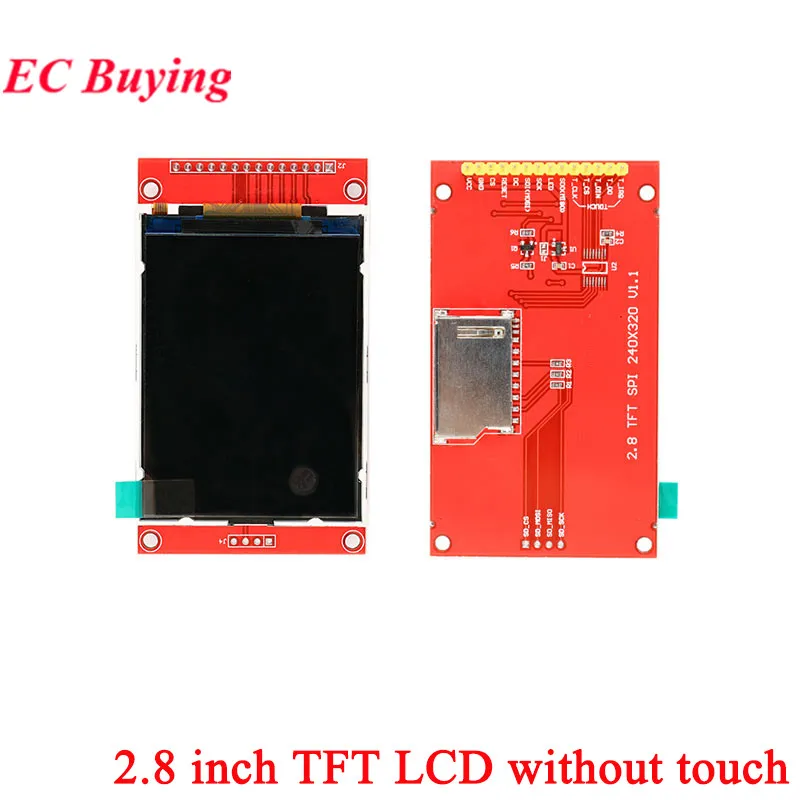

Comparación de tamaños de pantalla de interfaz SPI de 2,2 pulgadas a 2,8 pulgadas
