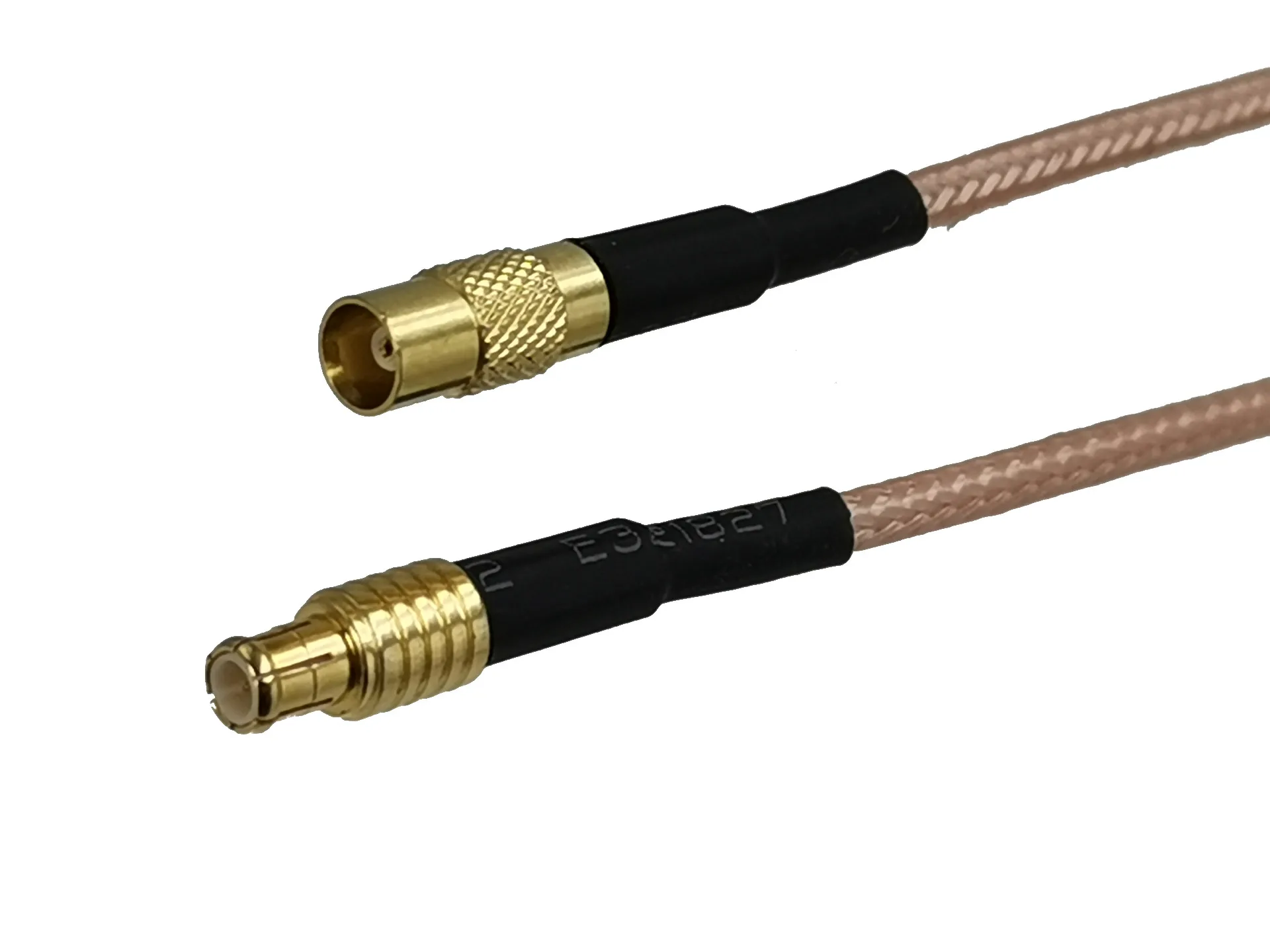

Cable RG316 MCX Macho-Hembra 10cm
El cable coaxial RG316 con conectores MCX es la solución profesional ideal para aplicaciones de radiofrecuencia y antenas. Este cable pigtail de 10cm (4 pulgadas) presenta un conector MCX macho en un extremo y MCX hembra en el otro, utilizando cable coaxial RG316 de alta calidad para mínima pérdida de señal. Perfecto para conectar antenas GPS, WiFi, Bluetooth y otros dispositivos RF en espacios reducidos donde se requiere máxima flexibilidad y rendimiento óptimo.
Características Técnicas
- Tipo: Cable coaxial pigtail
- Cable: RG316 de alta calidad
- Conectores: MCX macho a MCX hembra
- Longitud: 10cm (4 pulgadas)
- Impedancia: 50Ω
Especificaciones del Cable RG316
- Tipo: RG316 coaxial
- Impedancia: 50Ω ±2Ω
- Atenuación: <1.5dB/100MHz
- Velocidad propagación: 69%
- Diámetro: 1.52mm
- Capacitancia: 101pF/m
Características de los Conectores MCX
- Tipo: Micro coaxial
- Impedancia: 50Ω
- Frecuencia: Hasta 6GHz
- Material: Latón chapado en oro
- Contacto: Centro y blindaje
- Montaje: Snap-on
Calidad de Construcción
- Material conductor: Cobre plateado
- Dieléctrico: PTFE
- Blindaje: Trenza de cobre + foil
- Cubierta: PVC negro
- Conectores: Chapado en oro 24K
Especificaciones Físicas
- Longitud total: 10cm ±2mm
- Diámetro cable: 1.52mm
- Peso: 5 gramos
- Flexibilidad: Radio de curvatura 5mm
- Color: Negro
Características de Rendimiento
- Frecuencia operación: DC - 6GHz
- VSWR: <1.3:1
- Pérdida inserción: <0.5dB
- Aislamiento: >1000V DC
- Temperatura: -40°C a +85°C
Compatibilidad de Aplicaciones
- GPS: Antenas GPS receptoras
- WiFi: Conexión de antenas 2.4/5GHz
- Bluetooth: Módulos y antenas
- RF: Sistemas de radiofrecuencia
- IoT: Dispositivos de conexión inalámbrica
Ventajas del Diseño Compacto
- Flexibilidad: Ideal para espacios reducidos
- Baja pérdida: Mínima atenuación de señal
- Conexión rápida: Snap-on MCX
- Durabilidad: Construcción robusta
Especificaciones de Empaque
- Contenido: Cable pigtail MCX
- Embalaje: Bolsa antiestática
- Dimensiones caja: 8 x 6 x 2 cm
- Peso total: 15 gramos
- Documentación: Especificaciones técnicas
Normativas y Certificaciones
- CE: Marcado europeo de seguridad
- RoHS: Libre de materiales peligrosos
- ISO 9001: Calidad de manufactura
- UL: Certificación de seguridad
Características de Seguridad
- Aislamiento: Alta tensión soportada
- Blindaje: Protección EMI/RFI
- Material: No tóxico, retardante fuego
- Conexión: Segura y estable
Mantenimiento y Cuidado
- Limpieza: Contactos con alcohol isopropílico
- Inspección: Visual regular de conectores
- Almacenamiento: Lugar seco y fresco
- Manejo: Evitar dobleces extremos
Comparación con Cables Estándar
- Ventaja: Menor pérdida que RG174
- Ventaja: Mayor flexibilidad que RG58
- Ventaja: Mejor blindaje que cables genéricos
- Ventaja: Conectores de mayor calidad
Especificaciones Ambientales
- Temperatura operación: -40°C a +85°C
- Humedad relativa: 5-95% sin condensación
- Almacenamiento: -55°C a +125°C
- Vida útil: 10+ años
Aplicaciones Específicas
- Drones: Conexión GPS y telemetría
- Routers WiFi: Antenas externas
- Módulos RF: Conexión a placas
- Instrumentación: Equipos de prueba
- Automotriz: Sistemas de navegación
Guía de Instalación
- Preparación: Limpiar contactos MCX
- Conexión: Presionar conector hasta escuchar clic
- Verificación: Confirmar conexión firme
- Ruteo: Evitar tension en cable
- Prueba: Verificar señal
Especificaciones de Alta Frecuencia
- Perdida retorno: >15dB
- Aislamiento: >30dB
- Potencia máxima: 10W RMS
- Velocidad grupo: 0.69c
- Atenuación: 0.8dB @ 1GHz
Preguntas Frecuentes
¿Es compatible con WiFi 5GHz?
Sí, soporta frecuencias hasta 6GHz incluyendo WiFi 5GHz.
¿Puedo usarlo para antenas GPS?
Sí, es ideal para conectar antenas GPS receptoras.
¿Cuál es la diferencia con RG174?
RG316 tiene menor pérdida y mejor blindaje que RG174.
¿Los conectores son removibles?
No, los conectores están soldados permanentemente al cable.
¿Soporta alta potencia?
Máximo 10W RMS, adecuado para la mayoría de aplicaciones RF.
¿Es resistente al agua?
El cable es resistente pero los conectores no son sumergibles.
