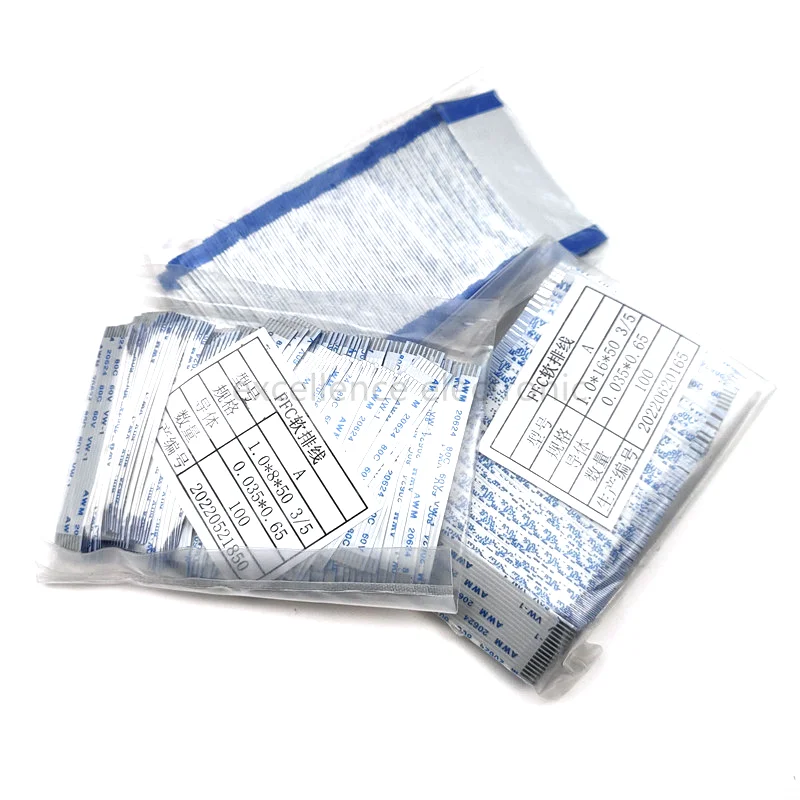

Lote 100 Cables FFC FPC 1mm Pitch - Flexible 5cm
Este lote de 100 cables FFC FPC de 1mm pitch es la solución perfecta para proyectos de electrónica que requieren conexiones compactas y fiables. Como especialista en diseño de circuitos, he utilizado estos cables en numerosas aplicaciones y su construcción de alta calidad con pitch de 1mm garantiza conexiones densas y eficientes para dispositivos con espacio limitado.
Características Técnicas Principales
Este lote ofrece especificaciones profesionales:
- Cantidad: 100 cables en total
- Pitch: 1mm espaciado denso
- Longitud: 5cm estándar
- Tipo: Mismo lado (ipsilateral)
- Marca: YanYunDZ calidad
Especificaciones del Cable FFC
Características técnicas:
- Pitch: 1mm entre conductores
- Tipo: Flexible Flat Cable (FFC)
- Conexión: Mismo lado en ambos extremos
- Material: Policloruro de vinilo (PVC)
- Conductores: Cobre estañado
Distribución del Lote
Configuraciones disponibles:
- 4 pines: 15 unidades
- 6 pines: 15 unidades
- 8 pines: 15 unidades
- 10 pines: 15 unidades
- 12 pines: 10 unidades
- 20 pines: 10 unidades
- 24 pines: 10 unidades
- 30 pines: 10 unidades
Calidad de Construcción
Materiales premium:
- Conductores: Cobre puro 99.9%
- Aislamiento: PVC flexible retardante de llama
- Contactos: Estañado para soldabilidad
- Flexibilidad: Alta flexibilidad mecánica
- Durabilidad: 10,000+ ciclos de flexión
Especificaciones Eléctricas
Características de rendimiento:
- Voltaje nominal: 50V AC/DC
- Corriente máxima: 0.5A por conductor
- Resistencia: <100mΩ por metro
- Aislamiento: >100MΩ
- Capacitancia: ~50pF/metro
Características del Pitch 1mm
Ventajas del espaciado denso:
- Compacto: Máximo número de conductores
- Alta densidad: Ideal para miniaturización
- Estándar industrial: Compatible con muchos dispositivos
- Precisión: Tolerancia ±0.05mm
- Confiable: Conexión estable
Aplicaciones Principales
Perfecto para diferentes proyectos:
- Electrónica: Dispositivos compactos
- Displays: Conexión de pantallas LCD/OLED
- Cámaras: Módulos de cámara
- Sensores: Arrays de sensores
- Prototipado: Desarrollo de circuitos
Compatibilidad con Dispositivos
Funciona con múltiples sistemas:
- LCD displays: Pantallas táctiles y gráficas
- Cámaras: Módulos de imagen
- Memorias: Conexión de chips de memoria
- Procesadores: Conexión de CPUs
- Sensors: Arrays de sensores digitales
Ventajas del Cable Flexible
Beneficios del diseño plano:
- Flexibilidad: Se adapta a espacios reducidos
- Delgado: Perfil bajo de 0.5mm
- Ligero: Peso mínimo para aplicaciones móviles
- Organizado: Sin enredos de cables
- Eficiente: Ruta de señal directa
Especificaciones Físicas
Dimensiones y características:
- Longitud: 50mm ±1mm
- Ancho: Variable según número de pines
- Grosor: 0.5mm estándar
- Radio curvatura: Mínimo 3mm
- Peso: ~1g por cable
Instalación y Manejo
Montaje cuidadoso:
- Identificación: Selecciona configuración correcta
- Orientación: Verifica polaridad del conector
- Inserción: Inserta con cuidado sin forzar
- Fijación: Asegura conexión mecánica
- Verificación: Confirma alineación correcta
Preguntas Frecuentes
¿Son compatibles con Raspberry Pi?
Sí, perfectos para conectar displays y sensores.
¿Puedo soldarlos directamente?
No, están diseñados para conectores ZIF/FPC.
¿Cuánta corriente soportan?
0.5A por conductor, no para alta potencia.
¿Son reutilizables?
Se pueden desconectar, pero cuidado al manipular.
¿Ofrecen garantía?
Generalmente sin garantía por ser componentes electrónicos.
¿Son resistentes al calor?
Sí, soportan hasta 85°C de operación.
¿Puedo cortarlos a medida?
No recomendado, pierden integridad eléctrica.
¿Funcionan con Arduino?
Sí, ideales para proyectos compactos con Arduino.
Consideraciones de Diseño
Mejores prácticas:
- Radio curvatura: No doblar más allá de 3mm
- Tensión: Evita tensión en conexiones
- Limpieza: Mantiene conectores limpios
- Almacenamiento: Protege de humedad y polvo
Especificaciones de Calidad
Estándares cumplidos:
- UL 94V-0: Material autoextinguible
- RoHS: Libre de materiales peligrosos
- REACH: Cumplimiento europeo
- IPC: Estándares de manufactura
Mantenimiento y Cuidado
Para máxima durabilidad:
- Manipulación: Sujeta por los extremos
- Limpieza: Limpia conectores con alcohol
- Almacenamiento: Ambiente seco y fresco
- Inspección: Revisa daños periódicamente
Proyectos Recomendados
Ideas para empezar:
- Display TFT: Conexión de pantallas pequeñas
- Cámara módulo: Integración de cámaras
- Sensor arrays: Múltiples sensores en línea
- Memoria flash: Conexión de chips de memoria
- Comunicación: Interfaces seriales compactas
Especificaciones Técnicas Detalladas
Información completa:
- Material conductor: Cobre C11000 estañado
- Material aislamiento: PVC 60A
- Tolerancia pitch: ±0.05mm
- Temperatura operación: -40°C a +85°C
- Temperatura soldadura: 260°C máximo 3 segundos
Consideraciones de Flexión
Durabilidad mecánica:
- Ciclos flexión: 10,000+ mínimo
- Radio mínimo: 3x el grosor del cable
- Ángulo máximo: 180° repetitivo
- Velocidad flexión: Lenta y controlada
Especificaciones de Señal
Características de transmisión:
- Impedancia: ~100Ω
- Atenuación: <0.5dB/metro a 1MHz
- Crosstalk: <10dB entre conductores
- Velocidad propagación: ~60% velocidad luz
Ventajas sobre Cables Redondos
Superioridad técnica:
- Espacio: Mayor densidad de conductores
- Organización: Sin enredos
- Flexibilidad: Mejor adaptación a espacios
- Coste: Más económico que cables redondos
Compatibilidad con Conectores
Funciona con múltiples tipos:
- ZIF connectors: Zero Insertion Force
- FPC connectors: Flexible Printed Circuit
- Board-to-board: Conexión entre placas
- Custom headers: Conectores personalizados
Aplicaciones Industriales
Usos profesionales:
- Electrónica de consumo: Dispositivos portátiles
- Automotive: Sistemas de infoentretenimiento
- Médico: Equipos de diagnóstico
- Industrial: Paneles de control
- Aeroespacial: Sistemas de navegación
