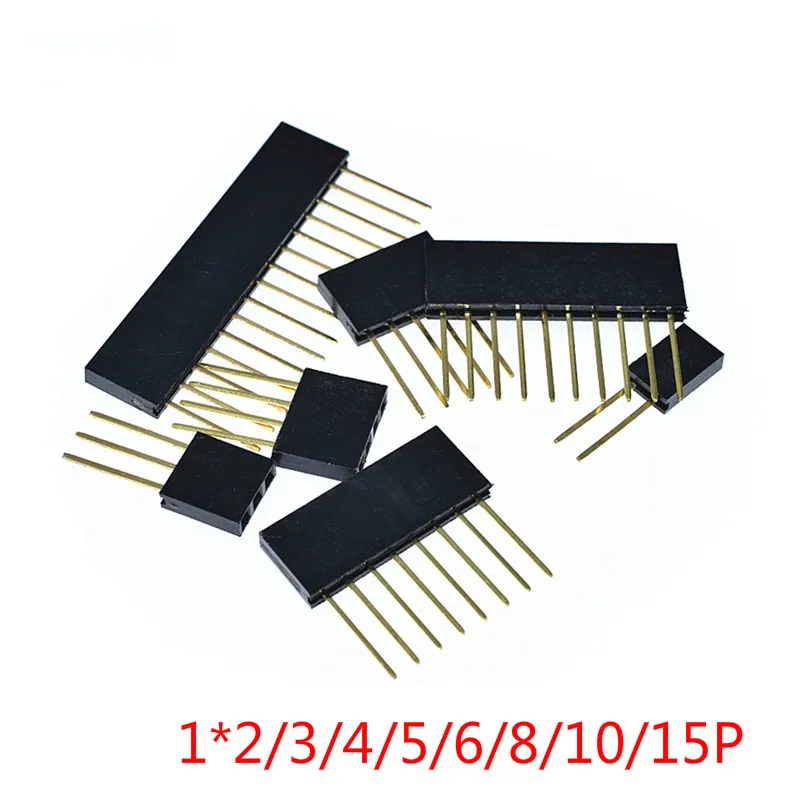

Kit 10 Pines Hembra 2.54mm - PCB Arduino
Este kit de 10 pines hembra 2.54mm es la solución perfecta para proyectos de electrónica y prototipado con Arduino. Como especialista en microcontroladores, he utilizado estos conectores en numerosas placas y su construcción con pines largos de 11mm garantiza conexiones fiables y compatibilidad perfecta con el estándar Arduino y otros sistemas de prototipado.
Características Técnicas Principales
Este kit ofrece especificaciones profesionales:
- Cantidad: 10 conectores en total
- Pitch: 2.54mm estándar Arduino
- Tipo: Hembra con pines largos
- Longitud: 11mm de pines
- Montaje: Sola fila para PCB
Especificaciones del Conector
Características estándar:
- Pitch: 2.54mm (0.1") universal
- Material: Nylon PA66 retardante de llama
- Contactos: Chapados en estaño
- Tipo: Header hembra de una fila
- Compatibilidad: Estándar Arduino/PCB
Distribución del Kit
Configuraciones disponibles:
- 1x2 pines: 2 unidades
- 1x3 pines: 2 unidades
- 1x4 pines: 2 unidades
- 1x6 pines: 2 unidades
- 1x8 pines: 1 unidad
- 1x10 pines: 1 unidad
Calidad de Construcción
Materiales premium:
- Cuerpo: Nylon PA66 autoextinguible
- Contactos: Cobre chapado en estaño
- Pines: Metal de alta conductividad
- Aislamiento: Alto dieléctrico
- Durabilidad: Resistente al calor
Especificaciones Eléctricas
Características de rendimiento:
- Voltaje nominal: 250V AC/DC
- Corriente máxima: 3A por contacto
- Resistencia contacto: <20mΩ
- Aislamiento: >1000MΩ
- Temperatura: -55°C a +105°C
Ventajas de los Pines Largos
Beneficios del diseño 11mm:
- Conexión múltiple: Permite apilar placas
- Prototipado: Ideal para breadboards
- Flexibilidad: Conexión a diferentes niveles
- Accesibilidad: Fácil acceso a conexiones
- Compatibilidad: Funciona con shields Arduino
Compatibilidad Arduino
Perfecto para diferentes modelos:
- Arduino Uno: Todos los pines estándar
- Arduino Mega: Expansión de pines
- Arduino Nano: Conexión de prototipos
- Arduino Leonardo: Compatibilidad completa
- Clones Arduino: Funciona con la mayoría
Aplicaciones Principales
Perfecto para diferentes proyectos:
- Prototipado: Desarrollo rápido de circuitos
- Shields: Conexión de módulos Arduino
- Expansión: Añadir más pines a proyectos
- Educación: Proyectos escolares y universitarios
- DIY: Proyectos personales y hobby
Especificaciones Físicas
Dimensiones y características:
- Longitud pines: 11mm estándar
- Diámetro pines: 0.64mm compatible
- Separación: 2.54mm exacto
- Altura conector: ~15mm total
- Material: Nylon y metal
Sistema de Montaje
Instalación versátil:
- PCB: Montaje through-hole estándar
- Protoboard: Conexión sin soldar
- Shields: Apilamiento de placas
- Custom: Diseño de placas personalizadas
- Herramientas: Soldadora para montaje permanente
Ventajas del Pitch 2.54mm
Beneficios del estándar:
- Universal: Compatible con breadboards
- Arduino: Estándar oficial Arduino
- Disponibilidad: Amplia gama de accesorios
- Fácil: Prototipado sin herramientas especiales
- Económico: Solución de bajo coste
Instalación y Montaje
Montaje sencillo:
- Preparación PCB: Limpia pads de soldadura
- Inserción: Inserta conector en posición correcta
- Fijación: Sujeta temporalmente si es necesario
- Soldadura: Solda cada pin individualmente
- Verificación: Confirma conexiones seguras
Preguntas Frecuentes
¿Son compatibles con Arduino Uno?
Sí, perfectamente compatibles con todos los modelos Arduino.
¿Puedo usarlos con Raspberry Pi?
No, Raspberry Pi usa pitch diferente, no compatible.
¿Cuánta corriente soportan?
Hasta 3A por contacto, dependiendo del cable utilizado.
¿Son reutilizables?
Se pueden desoldar, pero el desmontaje repetido puede dañar la PCB.
¿Necesito soldadora?
Sí, para montaje permanente en PCB, pero se pueden usar en protoboard sin soldar.
¿Ofrecen garantía?
Generalmente sin garantía por ser componentes electrónicos.
¿Son resistentes al calor?
Sí, soportan temperaturas de soldadura estándar hasta 260°C.
¿Puedo conectar shields Arduino?
Sí, los pines largos permiten apilar shields perfectamente.
Consideraciones de Diseño
Mejores prácticas:
- Espaciado: Mantiene 2.54mm exacto entre pines
- Soldadura: Usa temperatura adecuada (~350°C)
- Orientación: Verifica polaridad si aplica
- Limpieza: Limpia flux residual después de soldar
Especificaciones de Calidad
Estándares cumplidos:
- UL 94V-0: Material autoextinguible
- RoHS: Libre de materiales peligrosos
- REACH: Cumplimiento europeo
- IPC: Estándares de manufactura
Mantenimiento y Cuidado
Para máxima durabilidad:
- Almacenamiento: Guarda en ambiente seco
- Manejo: Evita doblar pines
- Limpieza: Limpia contactos si es necesario
- Inspección: Revisa conexiones periódicamente
Proyectos Recomendados
Ideas para empezar:
- Sensor expansion: Añadir más sensores a Arduino
- LED displays: Conexión de displays de 7 segmentos
- Communication: Headers para módulos RF y WiFi
- Motor control: Conexión de drivers de motor
- Custom shields: Diseño de shields personalizados
Especificaciones Técnicas Detalladas
Información completa:
- Material cuerpo: Nylon PA66 con 30% fibra de vidrio
- Material pines: Latón chapado en estaño
- Chapado: Estaño 100% mínimo
- Temperatura operación: -40°C a +85°C
- Temperatura soldadura: 260°C máximo 3 segundos
Consideraciones de Soldadura
Técnicas recomendadas:
- Temperatura: 340-360°C óptima
- Tiempo: 2-3 segundos por pin
- Soldadura: Sn63Pb37 o lead-free equivalente
- Flux: Use flux para mejor calidad de conexión
Especificaciones Mecánicas
Características físicas:
- Fuerza inserción: 2N máximo
- Fuerza retención: 1.5N mínimo
- Resistencia flexión: Pines rígidos pero flexibles
- Vibración: Soporta vibración moderada
Ventajas sobre Headers Cortos
Superioridad técnica:
- Apilamiento: Permite conectar múltiples placas
- Prototipado: Mejor acceso en breadboards
- Flexibilidad: Conexión a diferentes niveles
- Expansión: Ideal para proyectos complejos
Compatibilidad con Componentes
Funciona con múltiples elementos:
- Shields Arduino: Todos los shields estándar
- Módulos: WiFi, Bluetooth, sensores
- Displays: LCD, OLED, TFT
- Comunicación: Ethernet, SD, módulos RF
- Control: Drivers de motor, relés
